在电气成套、自动化设备及新能源储能等工业场景中，PVC线槽是基础且用量极大的配线器材。面对繁多的规格型号，如何快速准确选型？作为一家专注一站式电气辅材解决方案的PVC线槽生产厂家，江苏稳不落配线器材有限公司结合十余年经验，整理出这份选型速查表，从规格、结构、阻燃、容量、场景五个维度助您高效决策。

    一、规格选型：主流尺寸快速匹配

    PVC线槽以宽度×高度（毫米）标识，单根长度常规为2米，标准色为银灰色。宽度决定了容纳线缆的数量，高度影响线缆的排布空间。在工业常用规格中，20至30毫米宽的线槽，常见高度有15、20、25、30毫米，适用于小型控制柜和家用配电箱；40至50毫米宽的产品，常见高度覆盖25、30、35、40、50、60毫米，适合中型电气柜和自动化设备；60至80毫米宽系列则有30、40、50、60、80乃至100毫米的高度可选，多用于大型配电柜和机房；100毫米宽的大规格线槽，高度从40到100毫米不等，主要满足储能设备和充电桩的大容量布线需求。选型时务必结合当前线缆总截面积，并预留30%以上的扩容余量，避免后期维护空间不足。

    二、结构选型：四大类型对照

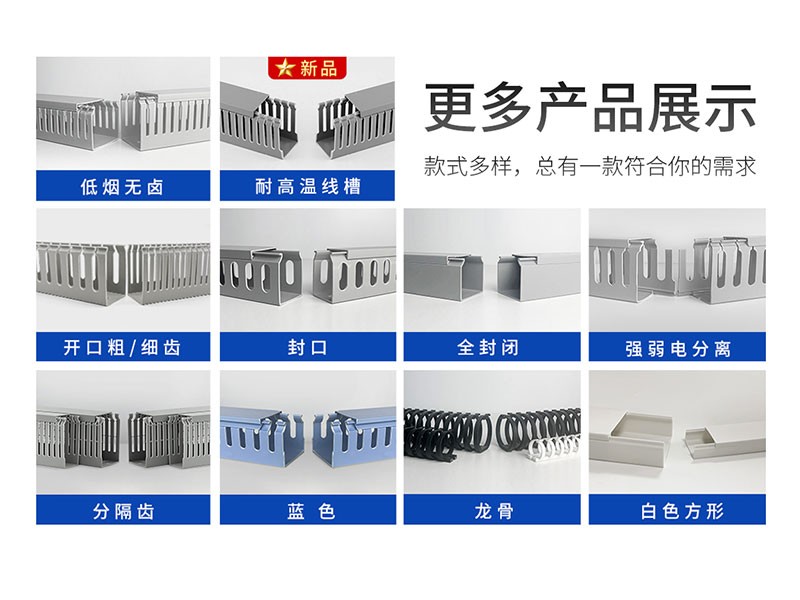

    按结构形态，PVC线槽主要分为细齿、粗齿、全封闭和分隔式四类。细齿线槽齿密孔多，盖子拆装便捷，适合需要频繁维护或线缆数量适中的场景；粗齿线槽齿宽且强度高，抗振性能优越，更适用于振动较大的工业设备和产线环境；全封闭线槽采用密封式结构，防护性能优异，常用于配电箱内部布线；分隔式线槽内部自带隔离带，可轻松实现强弱电分区走线，保障精密设备信号不受干扰。稳不落产品线已全覆盖这四种类型，可满足不同工况需求。

    三、阻燃等级选型：安全第一关

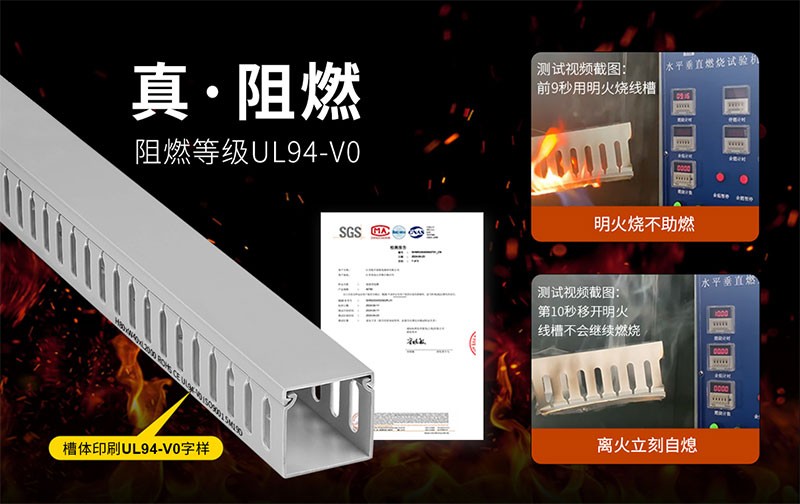

    阻燃等级是衡量PVC线槽安全性能的核心指标，从低到高依次为HB、V2、V1、V0。工业场景强烈建议选用UL94‑V0等级，该等级材料在两次10秒燃烧测试后，火焰须在30秒内自行熄灭，且无燃烧物滴落，能有效遏制火势蔓延。稳不落PVC线槽已通过UL94‑V0认证，并具备无石棉、ROHS、CE等多项资质，工作温度范围覆盖‑40℃至70℃，可胜任各类严苛环境。

    四、容量选型：快速估算填充量

    行业标准建议线槽内的截面利用率应控制在30%至50%之间。简易估算法为：将所有导线（含绝缘层）的截面积总和乘以1.55，即可得到所需线槽的最小截面积，在此基础上再上浮30%作为安全冗余。例如，若线缆总截面积为800平方毫米，则所需线槽截面积应不小于1240平方毫米，此时可选用40×40毫米或更大规格。遵循这一方法，既能保证散热和走线顺畅，又能为日后增容留有余地。

    五、场景选型：典型行业推荐

    针对不同应用领域，选型侧重各有差异。配电柜和电气柜多推荐40×40或50×50规格的细齿或粗齿开口线槽，关键要求是V0阻燃。自动化产线常选用50×50或80×80的粗齿或加厚款，强调抗冲击和耐磨性。光伏逆变器优先考虑60×50或80×60的细齿线槽，需同时满足V0阻燃和宽温域工作。储能充电桩则宜采用80×80或100×100的全封闭或分隔式线槽，大容量和密封防护是重点。轨道交通项目通常按需定制，且必须符合低烟无卤的强制认证。

    稳不落——专业PVC线槽生产厂家

    江苏稳不落配线器材有限公司专注一站式电气辅材供应，主营PVC线槽、冷压端子、接线端子及散热风扇等产品。我们的线槽采用全新原生料，杜绝回收料掺杂，阻燃等级达V0级，规格覆盖20至100毫米全系列，并支持颜色和尺寸定制。如需详细选型手册或样品，欢迎联系稳不落技术团队，我们将为您提供一对一的精准服务，助您轻松完成每一次选型决策。
