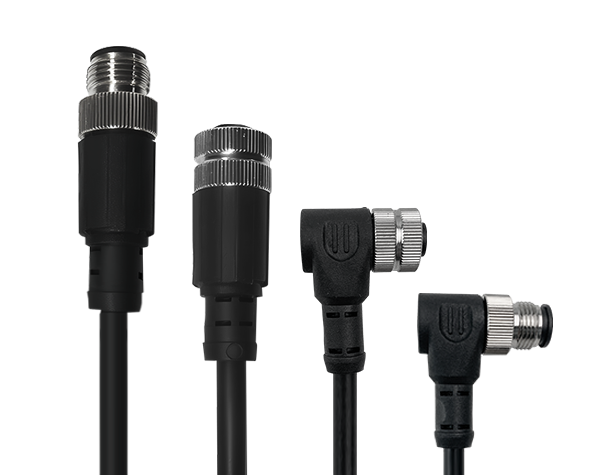

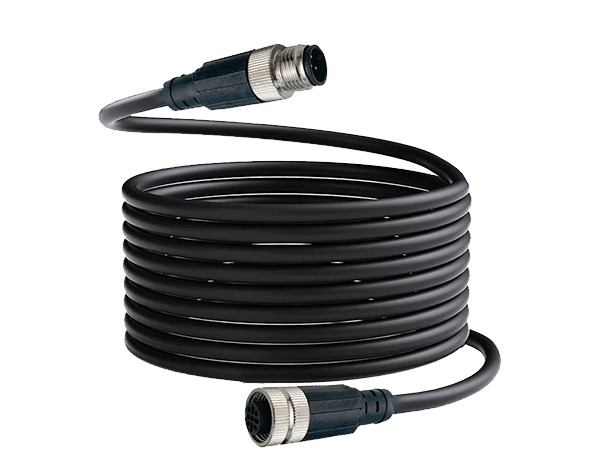

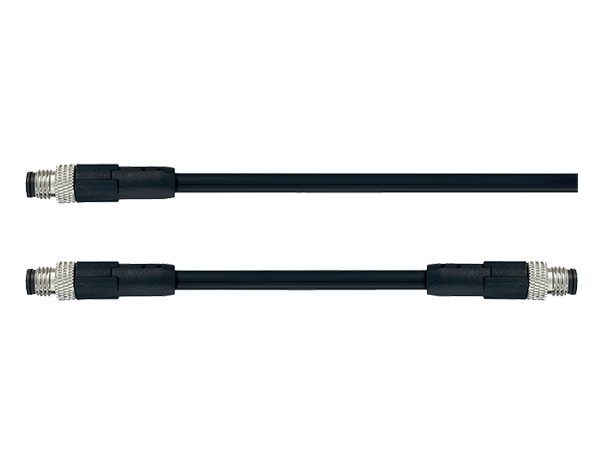

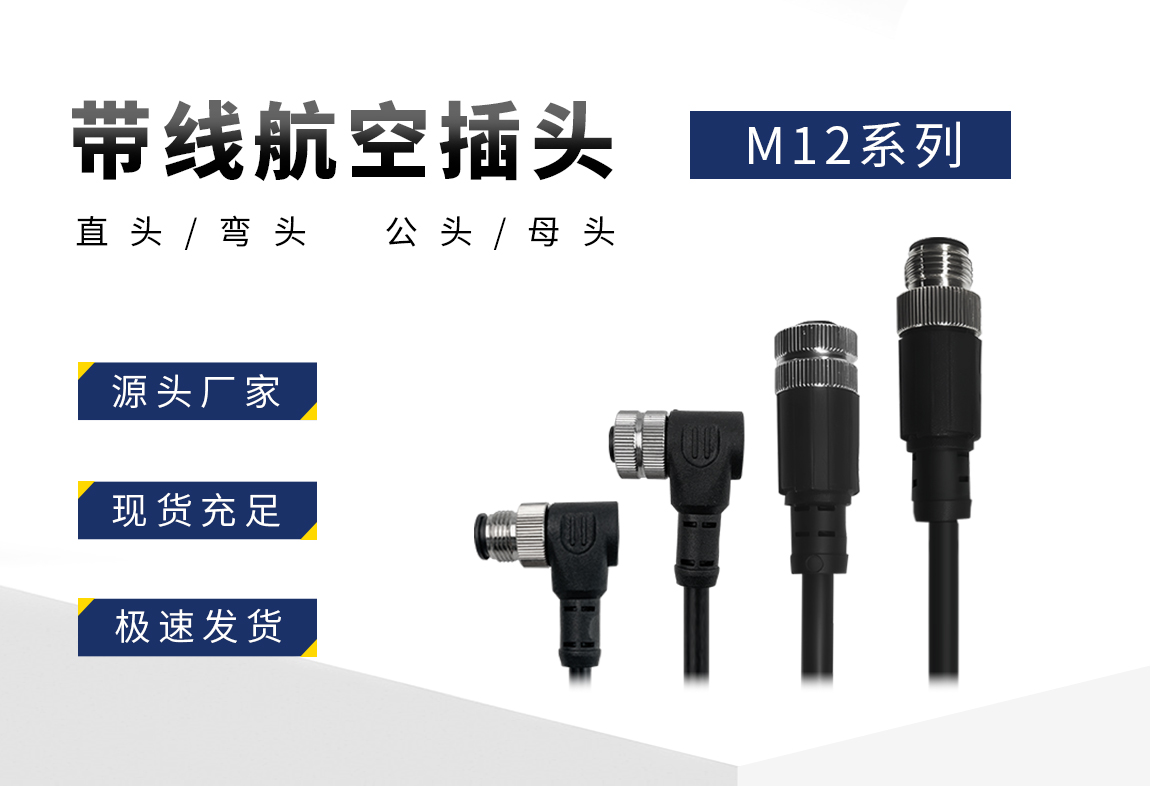

产品名称：M12带线航空插头
连接方式：螺钉压接
认证：CE
特点：防水防尘 导电性好
选择语言 < 返回菜单

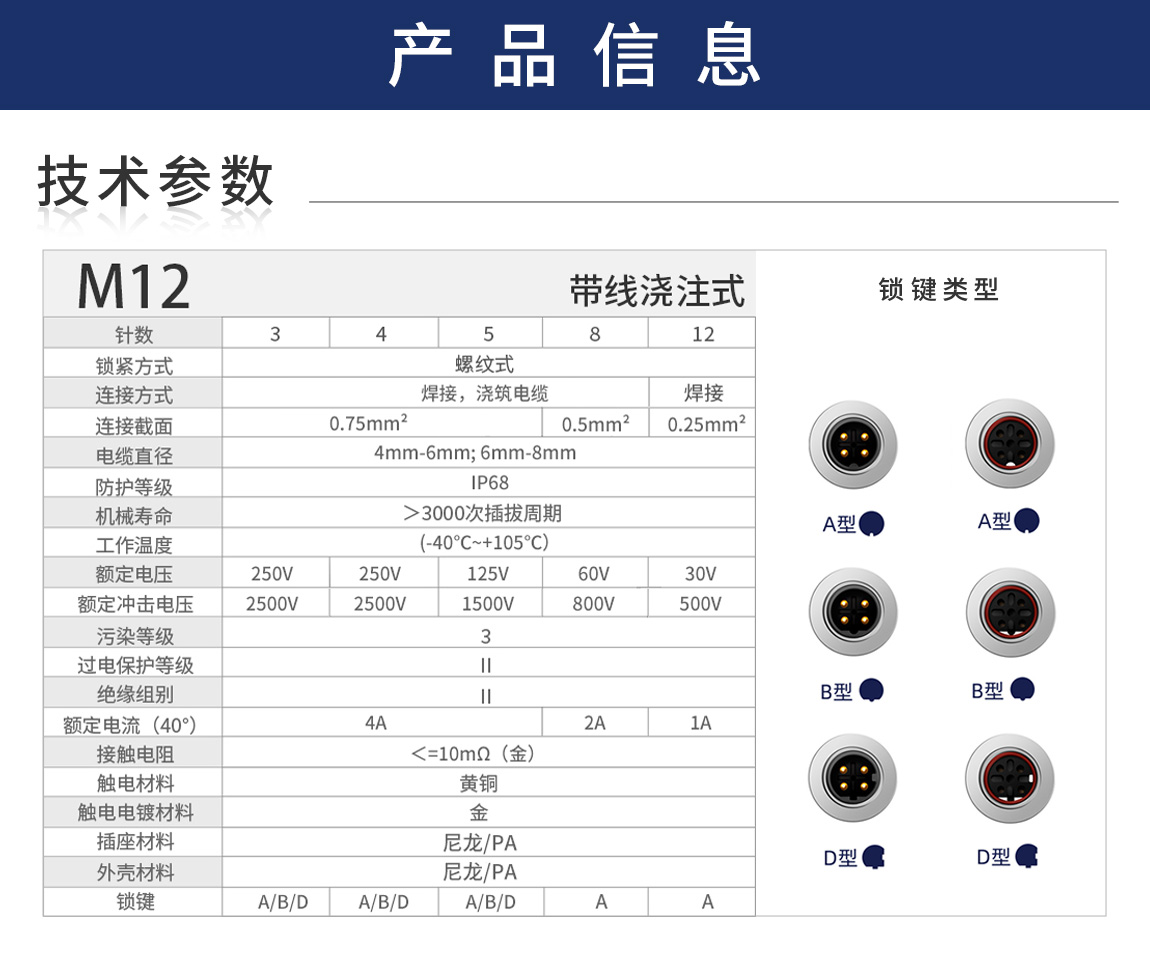

▇产品参数
| 型号 Type | M12注塑式-3芯直头 公 | M12注塑式-3芯直头 母 | M12注塑式-4芯直头 公 | M12注塑式-4芯直头 母 | M12注塑式-5芯直头 公 | M12注塑式-5芯直头 母 | M12注塑式-8芯直头 公 | M12注塑式-8芯直头 母 |
| 芯数 Pin | 3Pin | 4Pin | 5Pin | 8Pin | ||||

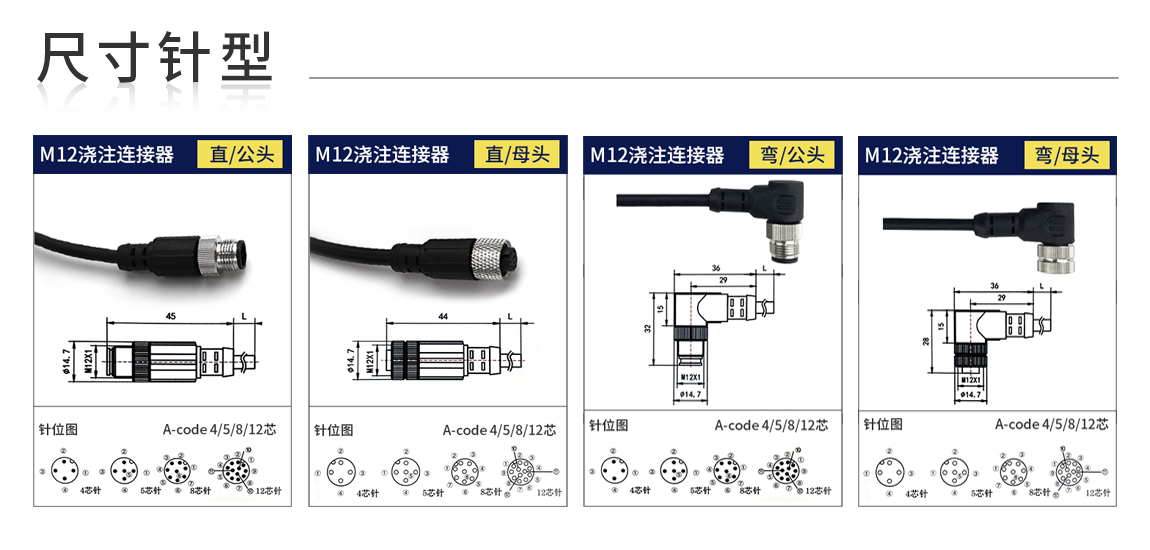

| 尺寸Size | 46*14 | 44.8*14 | 46*14 | 44.8*14 | 46*14 | 44.8*14 | 46*14 | 44.8*14 |
| 产品材质 | 外壳材料PVC/PUR | 外壳材料PVC/PUR | ||||||
| 胶芯材料PA6 | 胶芯材料PA6 | |||||||

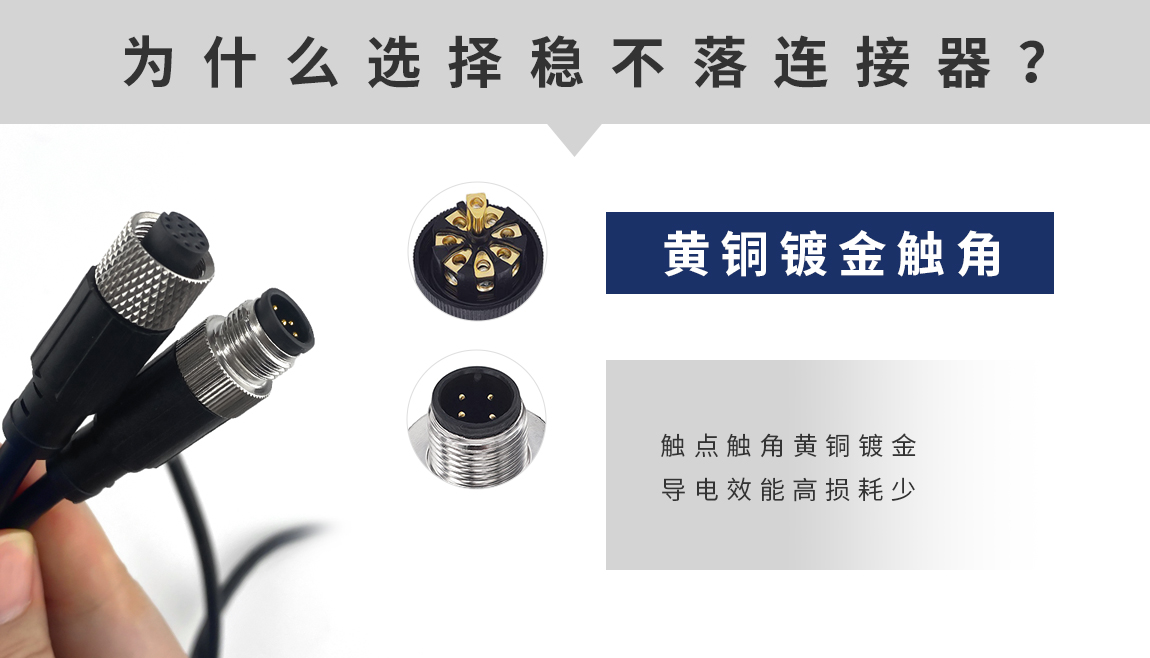

| 触电材料黄铜镀金 | 触电材料黄铜镀金 | |||||||
| 螺丝材料黄铜镀镍 | 螺丝材料黄铜镀镍 | |||||||
| 密封圈氟橡胶/硅胶 | 密封圈氟橡胶/硅胶 | |||||||
| 可选线材 | PVC/PUR/屏蔽线(线长可选,可定制) | PVC/PUR/屏蔽线(线长可选,可定制) | ||||||
| 技术参数 | ||||||||
| 额定电压 | 250V | 250V | 125V | 60V | ||||
| 额定电流 | 4A | 4A | 2A | |||||
| 脉冲高压 | 2500V | 1500V | 800V | |||||
| 绝缘电阻 | >100MΩ | >100MΩ | ||||||
| 接触电阻 | ≤10mΩ | ≤10mΩ | ||||||
| 温度范围 | (动态):-25～85℃;(静态):-40～80℃ | (动态):-25～85℃;(静态):-40～80℃ | ||||||
| 安装适配 | ||||||||
| 适配线规 | 0.34mm²(AWG22) | 0.25mm²(AWG22-24) | 0.25mm²(AWG24) | |||||
| 锁键方式 | A/B/D型 | A/B/D型 | A型 | |||||
| 螺丝扭矩 | (建议):0.2Nm,Max(最大):0.4Nm | (建议):0.2Nm,Max(最大):0.4Nm | ||||||
| 接线方式 | 焊接/浇筑电缆 | 焊接/浇筑电缆 | ||||||
| 环境合规性 | ||||||||
| 参照标准 | EC61076-2-104 | EC61076-2-104 | ||||||

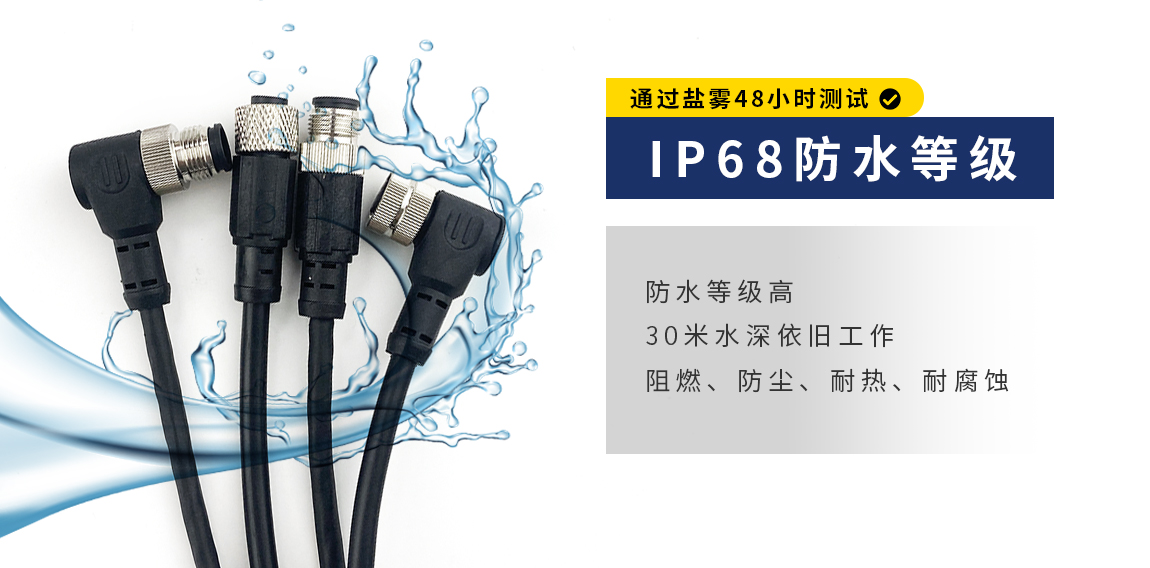

| 防护等级 | IP67/IP68 | IP67/IP68 | ||||||
| 污染等级 | 3 | 3 | ||||||
| 干扰屏蔽 | Non-Shielded | Non-Shielded | ||||||
| 型号 Type | M12注塑式-5芯弯头公 | M12注塑式-5芯弯头母 | M12注塑式-8芯弯头公 | M12注塑式-8芯弯头母 | M12注塑式-12芯弯头公 | M12注塑式-12芯弯头母 | M12注塑式-17芯弯头公 | M12注塑式-17芯弯头母 |
| 芯数 Pin | 5Pin | 8Pin | 12Pin | 17Pin | ||||
| 尺寸Size | 30*37.5(锁键端14) | 27.8*37.5(锁键端14) | 30*37.5(锁键端14) | 27.8*37.5(锁键端14) | 30*37.5(锁键端14) | 27.8*37.5(锁键端14) | 30*37.5(锁键端14) | 27.8*37.5(锁键端14) |
| 产品材质 | 外壳材料PVC/PUR | 外壳材料PVC/PUR | ||||||
| 胶芯材料PA6 | 胶芯材料PA6 | |||||||
| 触电材料黄铜镀金 | 触电材料黄铜镀金 | |||||||
| 螺丝材料黄铜镀镍 | 螺丝材料黄铜镀镍 | |||||||
| 密封圈氟橡胶/硅胶 | 密封圈氟橡胶/硅胶 | |||||||
| 可选线材 | PVC/PUR/屏蔽线(线长可选,可定制) | PVC/PUR/屏蔽线(线长可选,可定制) | ||||||
| 技术参数 | ||||||||
| 额定电压 | 125V | 60V | 30V | 30V | ||||
| 额定电流 | 4A | 2A | 1A | 1A | ||||
| 脉冲高压 | 1500V | 800V | 500V | 500V | ||||
| 绝缘电阻 | >100MΩ | >100MΩ | ||||||
| 接触电阻 | ≤10mΩ | ≤10mΩ | ||||||
| 温度范围 | (动态):-25～85℃;(静态):-40～80℃ | (动态):-25～85℃;(静态):-40～80℃ | ||||||
| 安装适配 | ||||||||
| 适配线规 | 0.25mm²(AWG22-24) | 0.25mm²(AWG24) | 0.14mm²(AWG26) | |||||
| 锁键方式 | A/B/D型 | A型 | A型 | |||||
| 螺丝扭矩 | (建议):0.2Nm,Max(最大):0.4Nm | (建议):0.2Nm,Max(最大):0.4Nm | ||||||
| 接线方式 | 浇筑电缆 | 浇筑电缆 | ||||||
| 环境合规性 | ||||||||
| 参照标准 | EC61076-2-104 | EC61076-2-104 | ||||||
| 防护等级 | IP67/IP68 | IP67/IP68 | ||||||
| 污染等级 | 3 | 3 | ||||||
| 干扰屏蔽 | Non-Shielded | Non-Shielded | ||||||
| 型号 Type | M12注塑式-12芯直头 公 | M12注塑式-12芯直头 母 | M12注塑式-17芯直头 公 | M12注塑式-17芯直头 母 | M12注塑式-3芯弯头公 | M12注塑式-3芯弯头母 | M12注塑式-4芯弯头公 | M12注塑式-4芯弯头母 |
| 芯数 Pin | 12Pin | 17Pin | 3Pin | 4Pin | ||||
| 尺寸Size | 46*14 | 44.8*14 | 46*14 | 44.8*14 | 30*37.5(锁键端14) | 27.8*37.5(锁键端14) | 30*37.5(锁键端14) | 27.8*37.5(锁键端14) |
| 产品材质 | 外壳材料PVC/PUR | 外壳材料PVC/PUR | ||||||
| 胶芯材料PA6 | 胶芯材料PA6 | |||||||
| 触电材料黄铜镀金 | 触电材料黄铜镀金 | |||||||
| 螺丝材料黄铜镀镍 | 螺丝材料黄铜镀镍 | |||||||
| 密封圈氟橡胶/硅胶 | 密封圈氟橡胶/硅胶 | |||||||
| 可选线材 | PVC/PUR/屏蔽线(线长可选,可定制) | PVC/PUR/屏蔽线(线长可选,可定制) | ||||||
| 技术参数 | ||||||||
| 额定电压 | 30V | 30V | 250V | 250V | ||||
| 额定电流 | 1A | 1A | 4A | |||||
| 脉冲高压 | 500V | 500V | 2500V | |||||
| 绝缘电阻 | >100MΩ | >100MΩ | ||||||
| 接触电阻 | ≤10mΩ | ≤10mΩ | ||||||
| 温度范围 | (动态):-25～85℃;(静态):-40～80℃ | (动态):-25～85℃;(静态):-40～80℃ | ||||||
| 安装适配 | ||||||||
| 适配线规 | 0.14mm²(AWG26) | 0.34mm²(AWG22) | ||||||
| 锁键方式 | A型 | A/B/D型 | ||||||
| 螺丝扭矩 | (建议):0.2Nm,Max(最大):0.4Nm | (建议):0.2Nm,Max(最大):0.4Nm | ||||||
| 接线方式 | 焊接/浇筑电缆 | 浇筑电缆 | ||||||
| 环境合规性 | ||||||||
| 参照标准 | EC61076-2-104 | EC61076-2-104 | ||||||
| 防护等级 | IP67/IP68 | IP67/IP68 | ||||||
| 污染等级 | 3 | 3 | ||||||
| 干扰屏蔽 | Non-Shielded | Non-Shielded | ||||||
▇认证证书

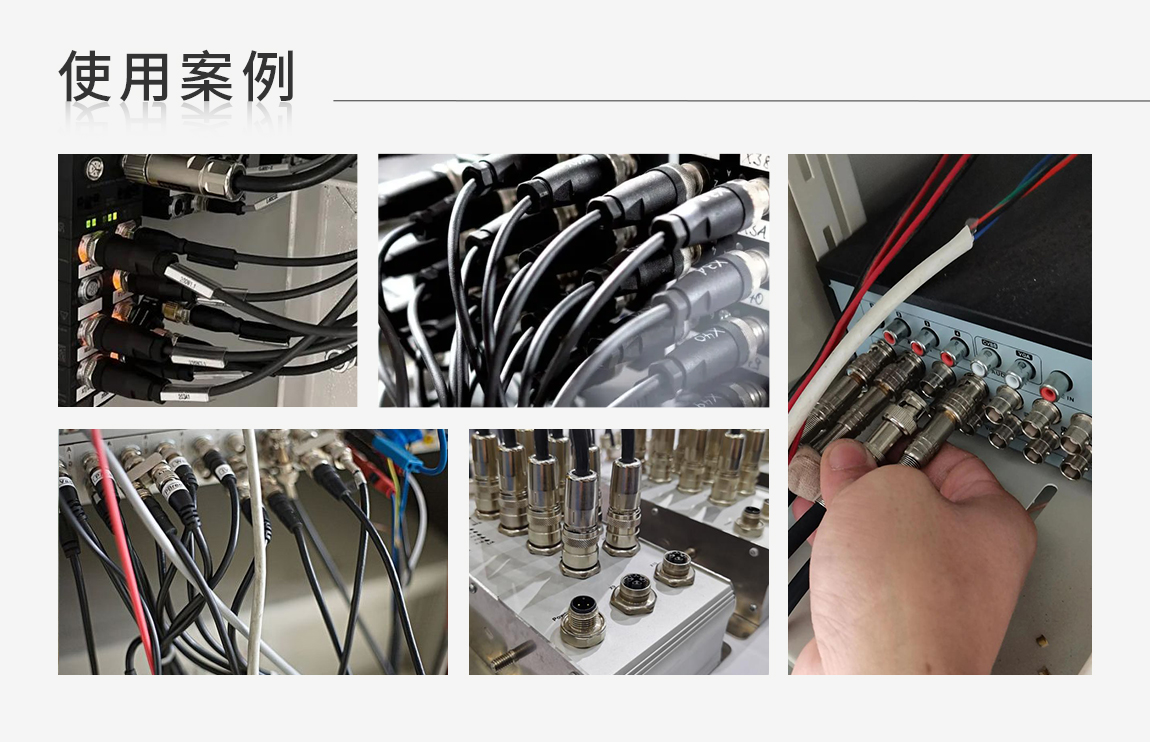

▇头部客户案例
|
|
|
|
