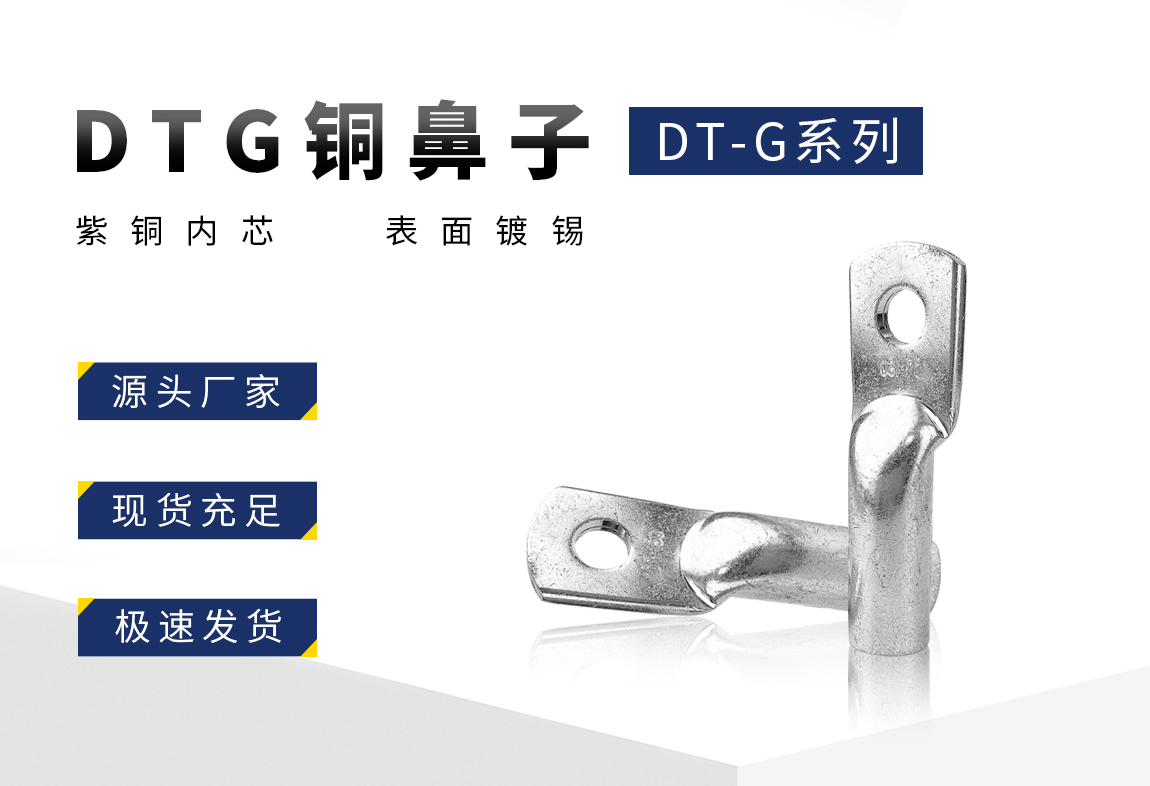

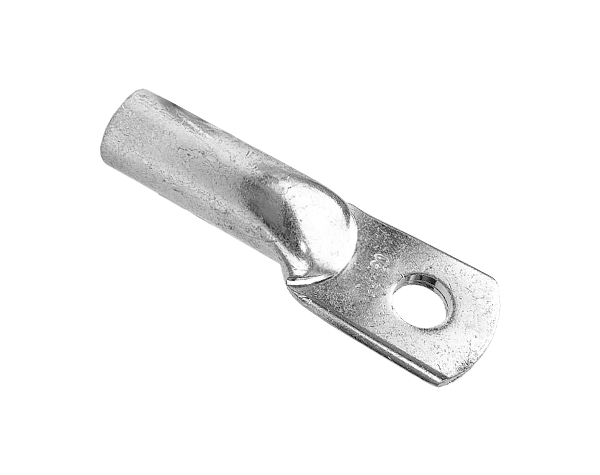

型号：DTG管压铜鼻子
材质：紫铜

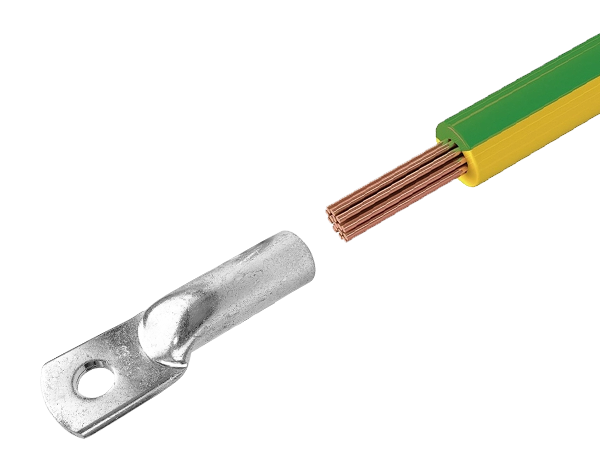

产品用途：电缆接头
表面处理：镀锡
特点：导电性能强、抗腐蚀性强、耐温性高、接线方便
选择语言 < 返回菜单

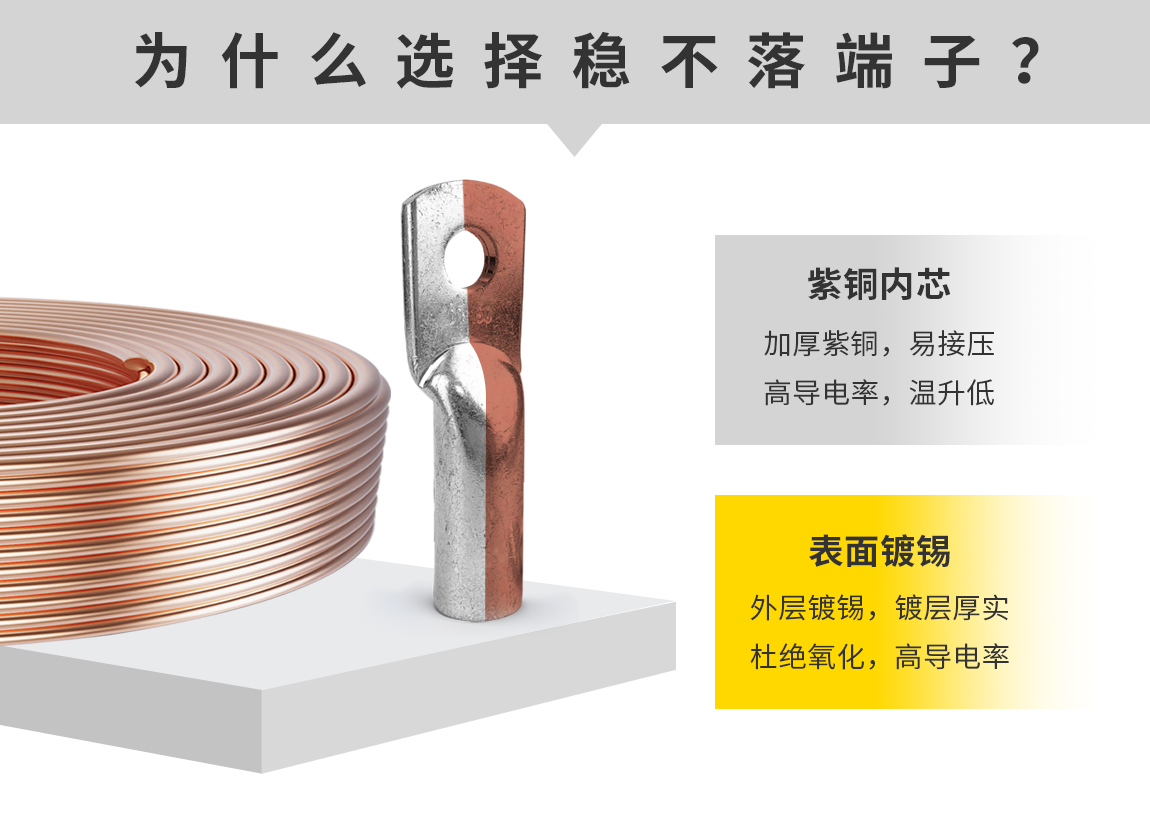

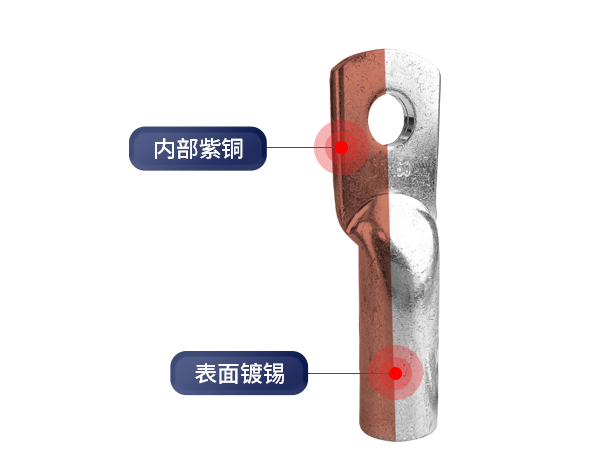

产品材质:紫铜，导电性好
表面处理:哑光/亮光镀锡

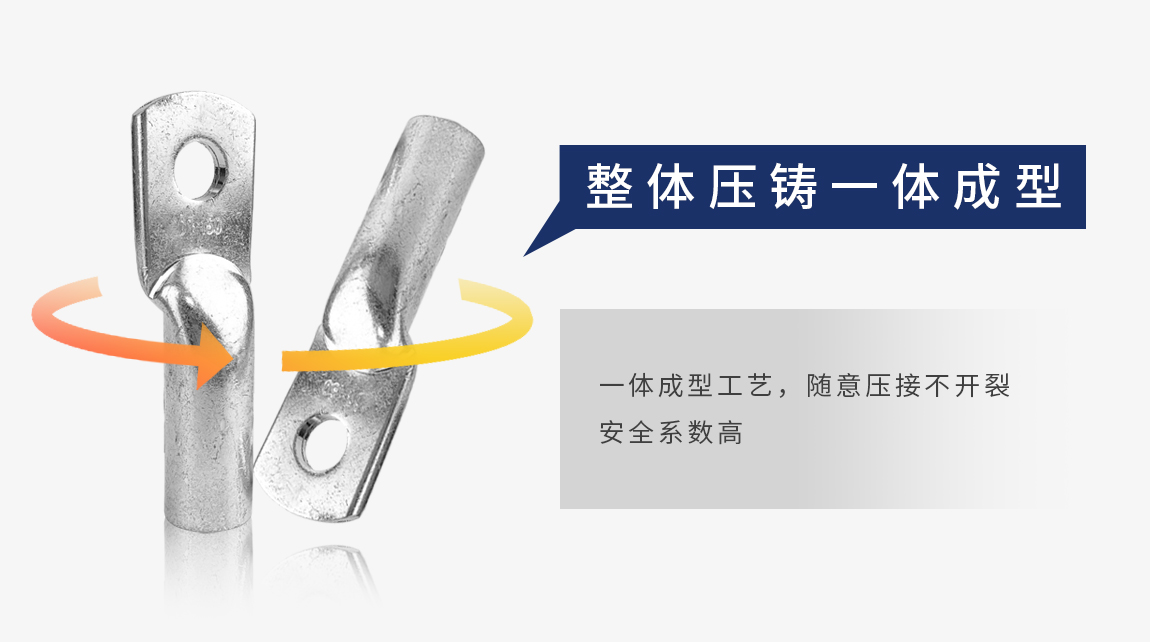

产品特性:品质优良,压紧后不断裂松开

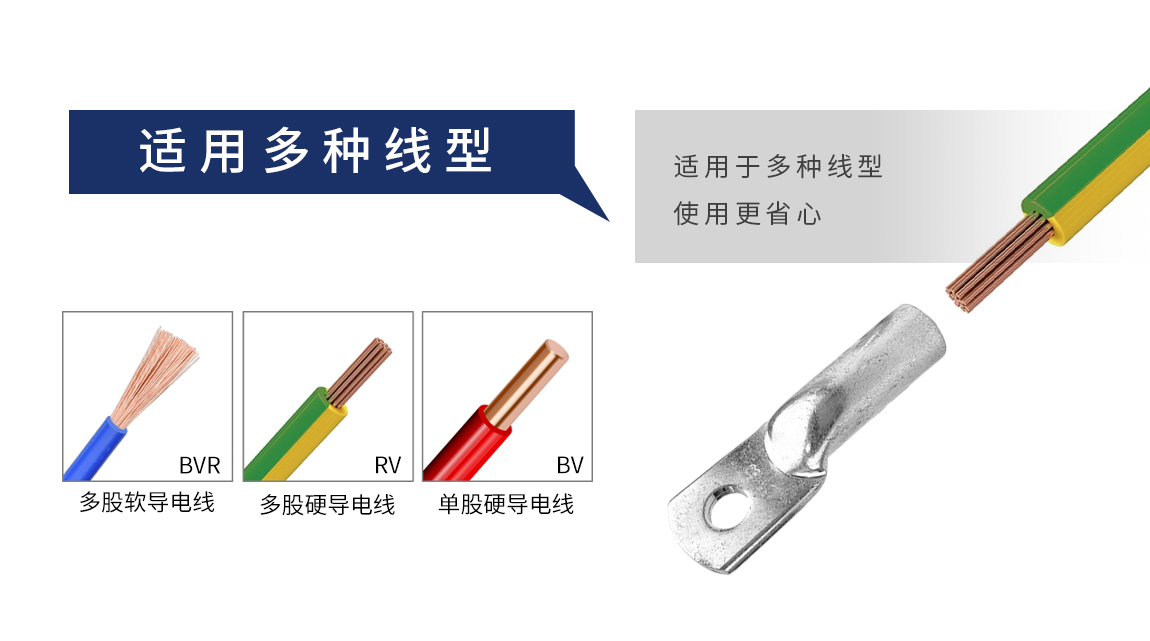

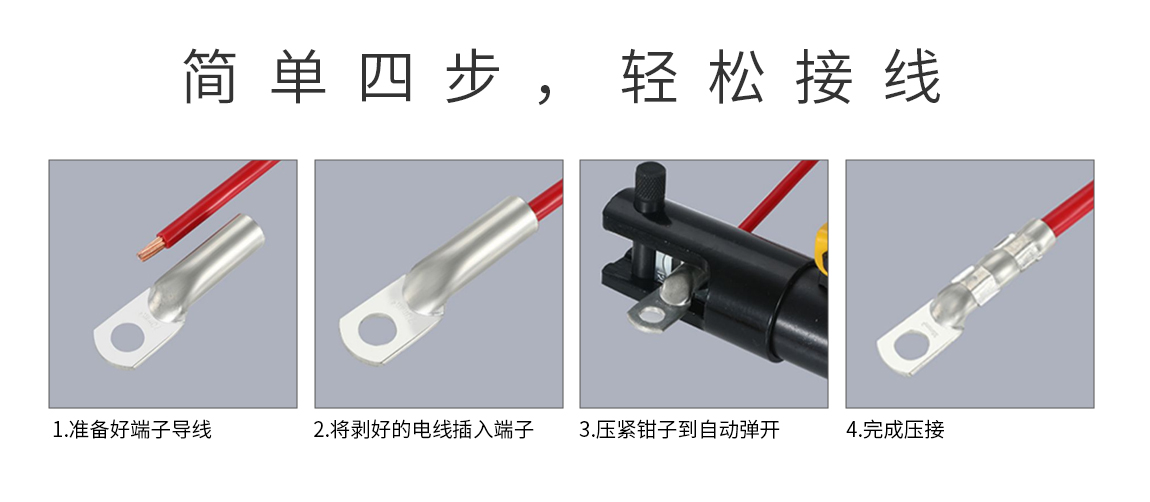

使用方法:将电线剥开外皮,穿入端子后用压线钳压接
产品认证：
欧盟RoHS环保认证/欧洲CE认证

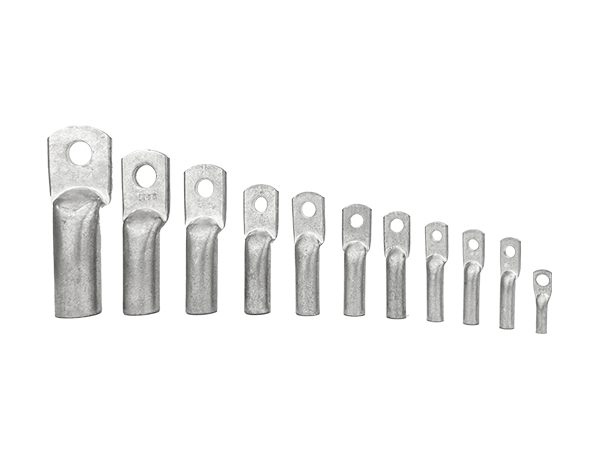

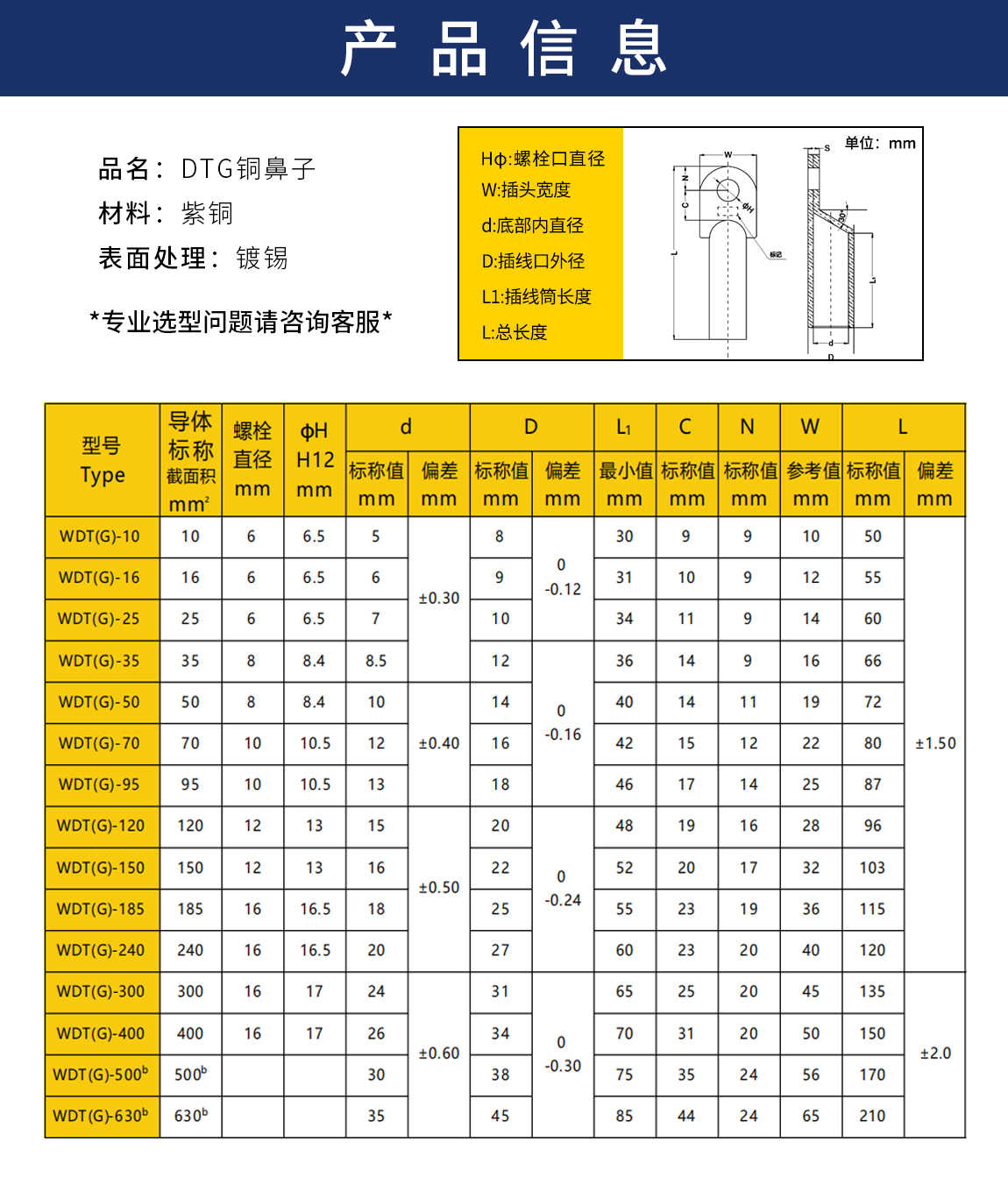

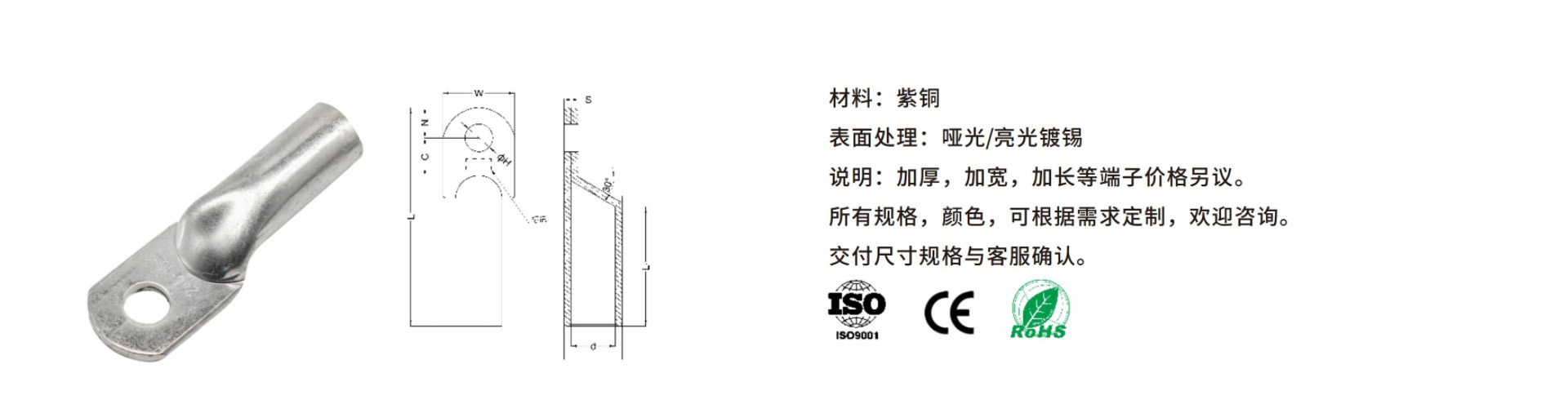

▇产品参数
| 型号 | 导体标称 截面积 | 尺寸 Dimension(mm) | |||||||||||
| Type | mm² | 螺栓直径 | ΦHH12 | d | D | L₁ | C | N | W | L | |||
| 标称值 | 偏差 | 标称值 | 偏差 | 最小值 | 标称值 | 标称值 | 参考值 | 标称值 | 偏差 | ||||
| WDT(G)-10 | 10 | 6 | 6.5 | 5 | ±0.30 | 8 | 0 -0.12 | 30 | 9 | 9 | 10 | 50 | ±1.50 |
| WDT(G)-16 | 16 | 6 | 6.5 | 6 | 9 | 31 | 10 | 9 | 12 | 55 | |||
| WDT(G)-25 | 25 | 6 | 6.5 | 7 | 10 | 34 | 11 | 9 | 14 | 60 | |||
| WDT(G)-35 | 35 | 8 | 8.4 | 8.5 | 12 | 0 -0.16 | 36 | 14 | 9 | 16 | 66 | ||
| WDT(G)-50 | 50 | 8 | 8.4 | 10 | ±0.40 | 14 | 40 | 14 | 11 | 19 | 72 | ||
| WDT(G)-70 | 70 | 10 | 10.5 | 12 | 16 | 42 | 15 | 12 | 22 | 80 | |||
| WDT(G)-95 | 95 | 10 | 10.5 | 13 | 18 | 46 | 17 | 14 | 25 | 87 | |||
| WDT(G)-120 | 120 | 12 | 13 | 15 | ±0.50 | 20 | 0 -0.24 | 48 | 19 | 16 | 28 | 96 | |
| WDT(G)-150 | 150 | 12 | 13 | 16 | 22 | 52 | 20 | 17 | 32 | 103 | |||
| WDT(G)-185 | 185 | 16 | 16.5 | 18 | 25 | 55 | 23 | 19 | 36 | 115 | |||
| WDT(G)-240 | 240 | 16 | 16.5 | 20 | 27 | 60 | 23 | 20 | 40 | 120 | |||
| WDT(G)-300 | 300 | 16 | 17 | 24 | ±0.60 | 31 | 0 -0.30 | 65 | 25 | 20 | 45 | 135 | ±2.0 |
| WDT(G)-400 | 400 | 16 | 17 | 26 | 34 | 70 | 31 | 20 | 50 | 150 | |||
| WDT(G)-500 | 500 | 30 | 38 | 75 | 35 | 24 | 56 | 170 | |||||
| WDT(G)-630 | 630 | 35 | 45 | 85 | 44 | 24 | 65 | 210 | |||||
▇认证证书

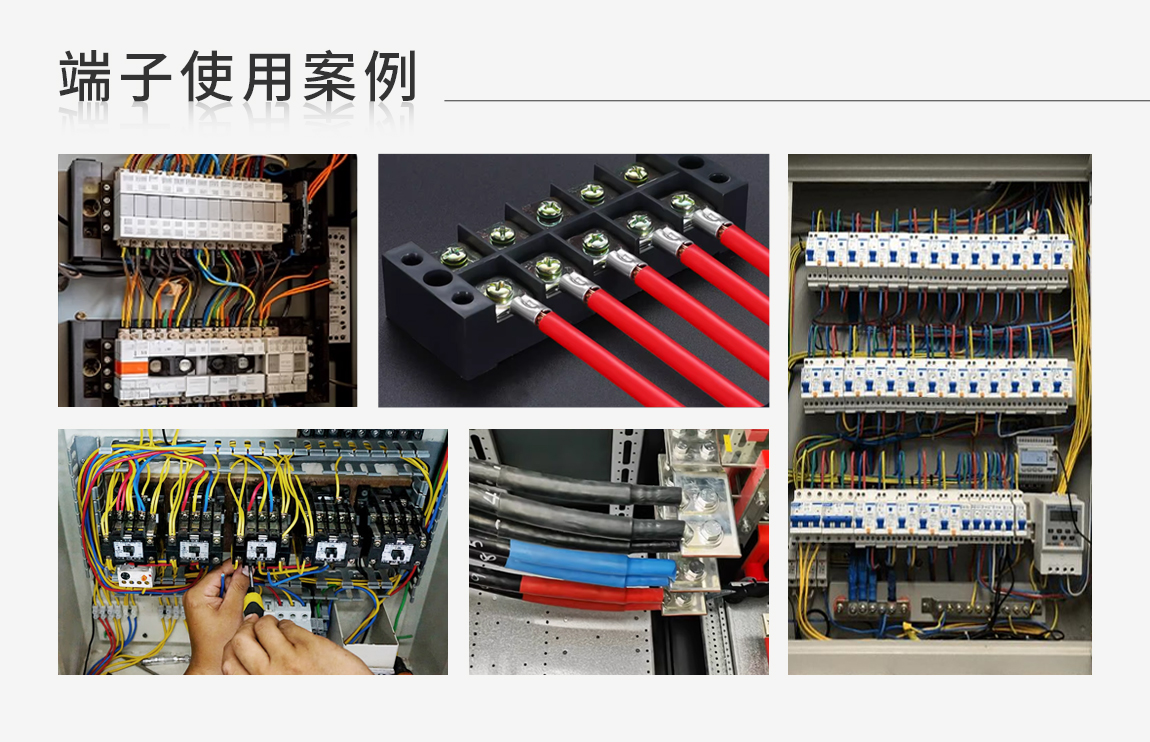

▇客户案例
|
|
|
|
