在很多电气图纸和采购清单上，我们经常看到“PVC线槽 30×25”这样的简写，但真正到了现场安装时，才发现齿宽太窄穿不进粗缆，或者壁厚太薄一压就裂。问题往往出在没有读懂PVC线槽规格尺寸表背后的门道。尺寸不只是“宽×高”，壁厚、齿宽、盖厚、包装量这些参数，每一项都直接影响选型成败。本文以稳不落W07系列为例，带您重新认识一份完整的PVC线槽规格尺寸表，并给出从看懂到用对的完整路径。

    第一章：一张合格的PVC线槽规格尺寸表，应该包含哪些参数？

先回答一个基础问题：为什么同样的“30×25”，不同品牌装起来感觉完全不一样？因为真正的PVC线槽规格尺寸表至少包含六个维度的数据：

外形尺寸（宽×高或高×宽）：决定线槽占据的空间，必须与柜内预留位置吻合。

槽体壁厚：直接影响抗压强度和耐用性，壁厚越厚，承重和抗冲击能力越强。

盖板厚度：盖板过薄容易变形脱落，尤其在频繁开合的场合。

齿宽与孔宽：齿宽决定了线缆出口的开口大小，粗缆必须配宽齿，否则穿线费力且易损伤绝缘层。

单根长度：常规为2米，但包装量（根/箱）影响采购成本和仓储。

材质认证：阻燃等级、温度范围等，这些不在尺寸表中但必须配套确认。

稳不落W07系列的PVC线槽规格尺寸表完整覆盖上述所有参数，下面我们按实际应用场景的大小来分组梳理，便于您快速定位。

    第二章：W07系列规格分组——按柜体尺寸选型

与其死记硬背几十个型号，不如按照配电柜或控制箱的“容积等级”来匹配。以下将W07系列所有规格分为小型、中型、大型三组，每组都附上推荐使用场景。

（一）小型号（高度≤45mm，适合紧凑控制箱、端子排区域）

这类线槽常用于空间局促的柜门内侧或端子排下方，要求占用高度小，但齿宽适中。

30×25：齿宽7mm/孔宽6mm，槽厚1.3mm/盖厚1.2mm —— 适合单股细线或少量信号线。

30×30：齿宽7mm/孔宽6mm，槽厚1.5mm/盖厚1.2mm —— 略深，可容纳稍多线束。

35×35：齿宽7mm/孔宽6mm，槽厚1.6mm/盖厚1.2mm —— 适合中等密度布线。

40×25：槽厚1.7mm/盖厚1.2mm —— 高度仅25mm，极度紧凑场景。

40×30：槽厚1.7mm/盖厚1.2mm —— 比上款高一点，便于操作。

40×40：槽厚1.3mm/盖厚1.2mm —— 方形截面，适合均匀分布线缆。

45×25：槽厚1.7mm/盖厚1.2mm —— 宽度45mm，高度25mm，扁平型。

45×33：齿宽8mm/孔宽6mm，槽厚1.7mm/盖厚1.2mm —— 齿宽增大，可穿入较粗控制线。

45×45：槽厚1.7mm/盖厚1.2mm —— 小型柜中主力规格。

（二）中型号（高度50~65mm，适用标准配电柜、PLC柜）

这是工业现场使用频率最高的区间，兼顾容纳能力和安装适应性。

50×25：槽厚1.5mm/盖厚1.2mm —— 扁宽型，适合柜内水平走线。

50×30：槽厚1.7mm/盖厚1.2mm —— 高度适中，通用性好。

50×35：槽厚1.5mm/盖厚1.2mm —— 可容纳多根中等线径。

50×40：槽厚1.8mm（盖厚未标注）—— 加厚槽体，强度更高。

50×50：齿宽8mm/孔宽6mm，槽厚1.5mm/盖厚1.3mm —— 经典方形，用途最广。

60×25：槽厚1.7mm/盖厚1.2mm，包装100根/箱 —— 宽度增加，适合多路并行。

60×35：槽厚1.7mm/盖厚1.2mm —— 与上款互补。

60×40：齿宽10mm/孔宽8mm，槽厚1.6mm/盖厚1.2mm —— 齿宽加大，明显适合粗缆。

60×50：槽厚1.7mm/盖厚1.2mm，包装80根/箱 —— 大宽度大高度，容积充裕。

65×33：槽厚1.8mm/盖厚1.3mm，包装100根/箱 —— 加厚且加高，适合主干线槽。

65×45：槽厚1.8mm/盖厚1.2mm，包装80根/箱 —— 同样加厚，适合震动环境。

（三）大型号（高度80mm及以上，用于主配电柜、动力柜）

这类线槽通常作为柜内主通道，需要承载大量动力电缆，壁厚和齿宽都达到最高规格。

80×25：槽厚1.8mm/盖厚1.2mm —— 极扁但极宽，适合在密集母排下方穿行。

80×35：槽厚1.8mm/盖厚1.2mm —— 比上款略高，容量提升。

80×40：槽厚1.6mm/盖厚1.2mm，包装60根/箱 —— 均衡型大规格。

80×50：齿宽12mm/孔宽10mm，槽厚1.6mm/盖厚1.2mm —— 齿宽达12mm，轻松穿入多根粗缆。

80×60：槽厚1.6mm/盖厚1.2mm —— 高度60mm，容积最大，适合最密集的布线区域。

以上分组已将W07系列全部规格囊括其中，您对照PVC线槽规格尺寸表时，可以先判断柜体等级，再缩小查找范围，效率大大提高。

    第三章：基于规格尺寸表的选型四步法（核心技巧）

   有了分组后的PVC线槽规格尺寸表，选型不再靠猜，按以下四步走即可。

   第一步：估线缆总截面，定容积

   先计算所有放入线槽的线缆外径截面积之和，然后除以线槽内腔截面积（宽×高），得到填充率。建议填充率≤60%，若超过则升级下一个高度或宽度规格。这一步直接对照尺寸表中的外形尺寸计算。

    第二步：判齿宽是否匹配最粗单根电缆

    查看尺寸表中的“齿宽”数值，最粗的那根电缆外径必须小于齿宽，否则无法顺利穿出。例如80×50的齿宽为12mm，可容纳外径≤12mm的粗缆。

    第三步：按环境选壁厚

    在震动、高温或有机械碰撞风险的地方，优先选择槽厚≥1.6mm的规格。尺寸表中槽厚数据一目了然，比如65×33的槽厚1.8mm就是为严苛环境设计的。

    第四步：核对包装量和长度，优化采购

    尺寸表中还包含了每箱根数，批量项目应结合总长度计算箱数，避免余料浪费或多次补货。

    这四个步骤环环相扣，将一张静态的PVC线槽规格尺寸表变成了动态的选型工具。

    第四章：常见误区——为什么看懂了尺寸表还是选错？

    即便手握完整的PVC线槽规格尺寸表，在实际应用中仍会出现偏差，以下三个误区最为典型。

    误区一：只关注宽×高，忽略盖厚

    有些品牌的盖板厚度比槽体薄很多，扣合后容易弹开。稳不落W07系列在尺寸表中明确标注了盖厚，选型时要保证盖厚≥1.2mm，否则长期使用盖板会松动。

    误区二：齿宽和孔宽分不清

    齿宽是开口的净宽，孔宽是齿与齿之间螺丝孔的距离。穿线时只看齿宽，固定时才看孔宽。很多工程师混淆二者，导致穿了粗缆却塞不进。我们的尺寸表将两者并列，方便区分。

    误区三：忽视包装量对施工进度的影响

    大项目需要提前计算总根数，尺寸表中包装量（根/箱）直接关系到现场是否频繁换料。比如60×25每箱100根，而80×40每箱仅60根，选型时要一并计入物流和仓储成本。

避开这些误区，PVC线槽规格尺寸表才能真正为您所用。

    第五章：稳不落配线器材——数据透明，选型无忧

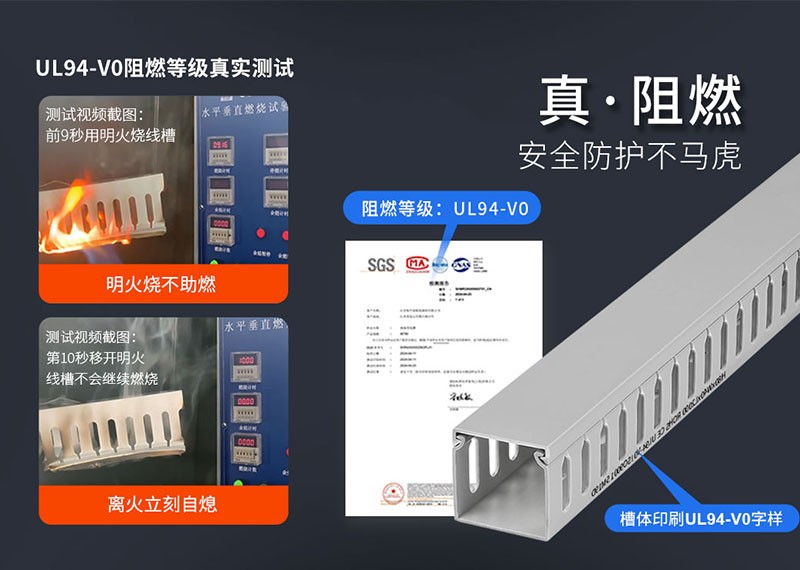

    江苏稳不落配线器材有限公司深耕电气辅材领域十余年，产品涵盖PVC线槽、端子、风扇、波纹管等5000余种。我们坚持在每一份PVC线槽规格尺寸表中公开所有工艺参数，不隐瞒壁厚、不模糊齿宽，让工程师在选型阶段就能预见安装效果。W07系列全线通过UL94 V-0阻燃、CE、RoHS及无石棉认证，工作温度-40℃~70℃，品质稳定可靠。

    如需获取完整的PVC线槽规格尺寸表电子版，或针对您具体项目的定制化选型建议，欢迎访问稳不落官网或联系我们的技术支持团队，联系电话：19905125103。
