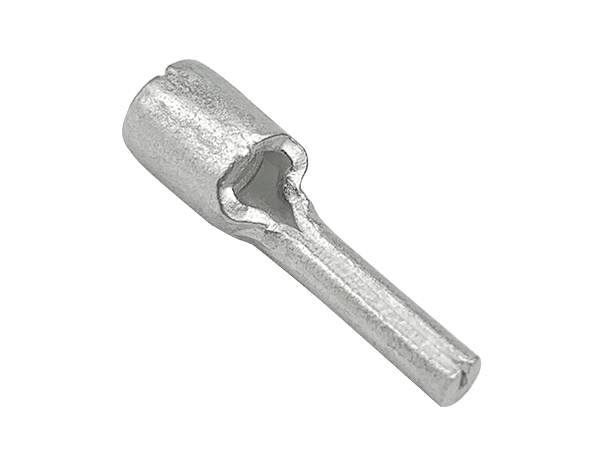

型号：针形接线端子
材质：紫铜
产品用途：接线端子
表面处理：镀锡
特点：导电性能强、抗腐蚀性强、耐温性高、接线方便
选择语言 < 返回菜单

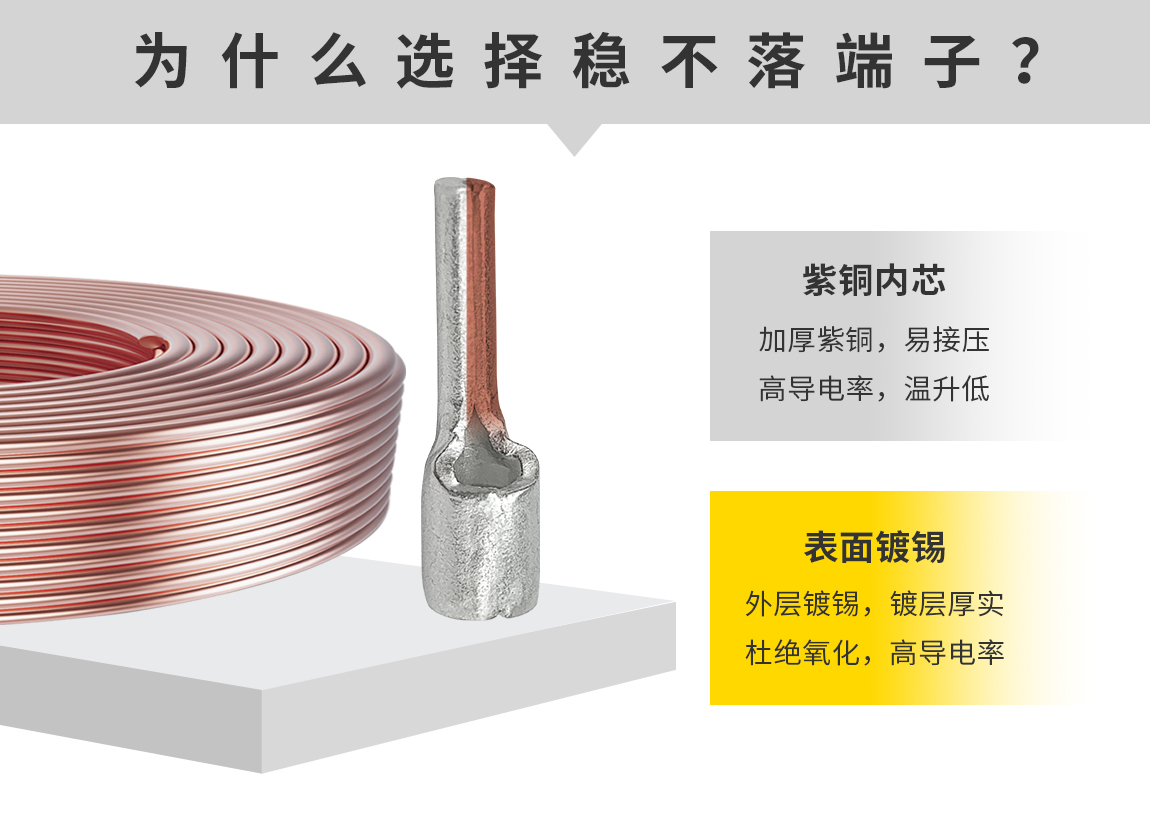

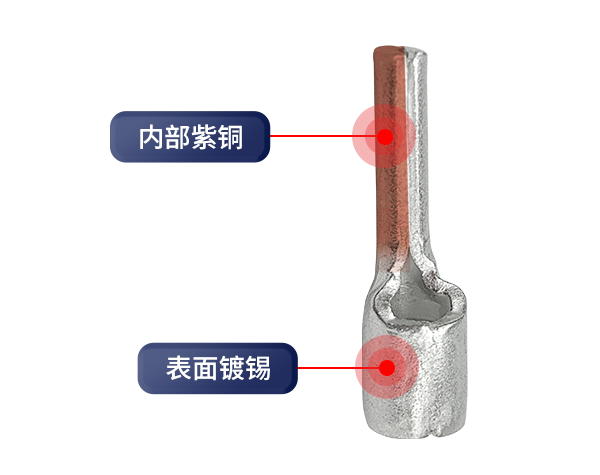

产品材质:紫铜，导电性好
表面处理:哑光/亮光镀锡
产品特性:品质优良,压紧后不断裂松开

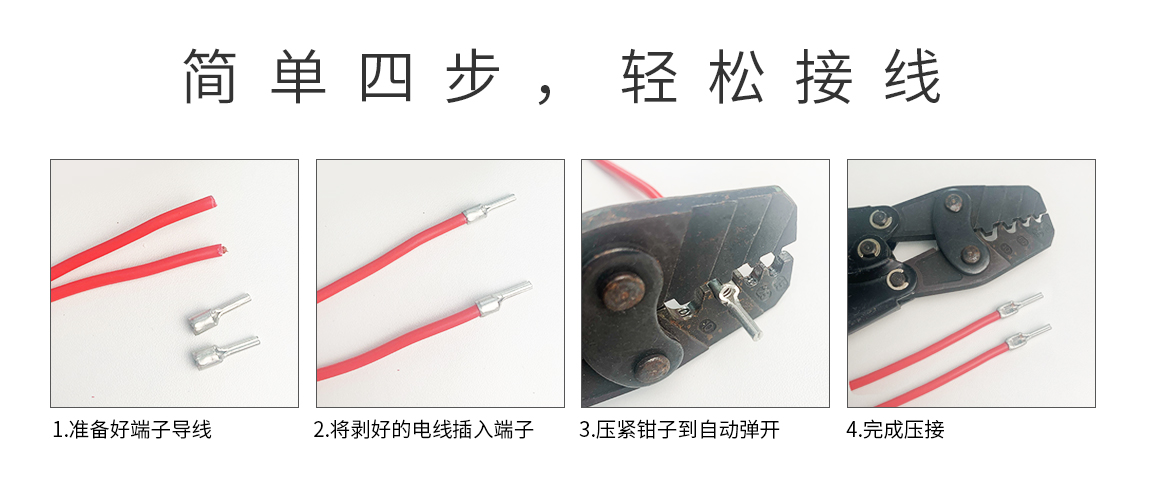

使用方法:将电线剥开外皮,穿入端子后用压线钳压接
产品认证：
欧盟RoHS环保认证/欧洲CE认证

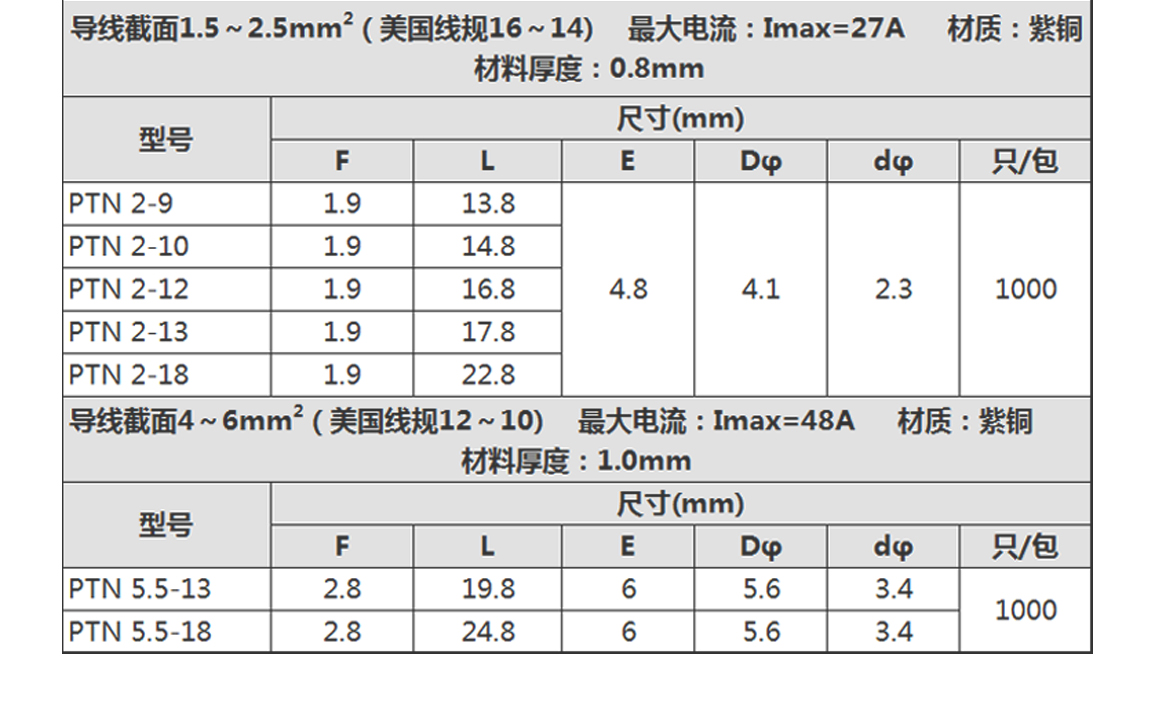

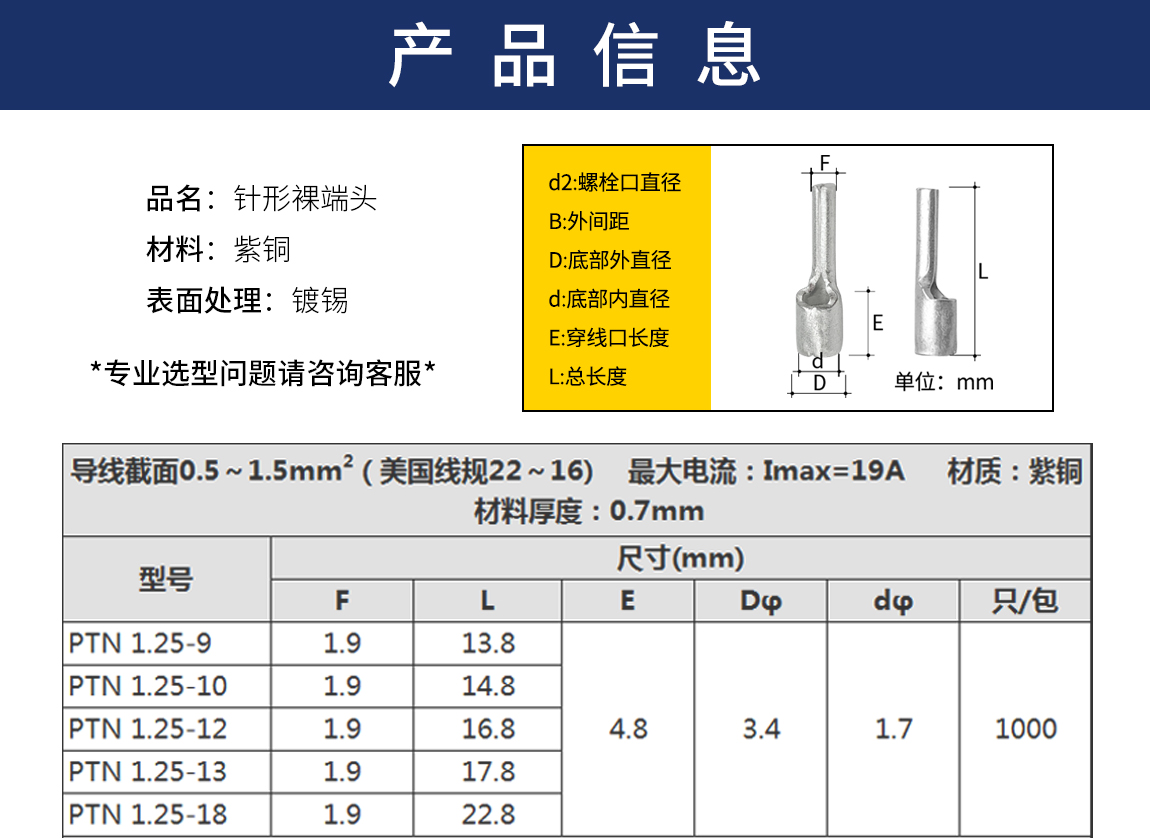

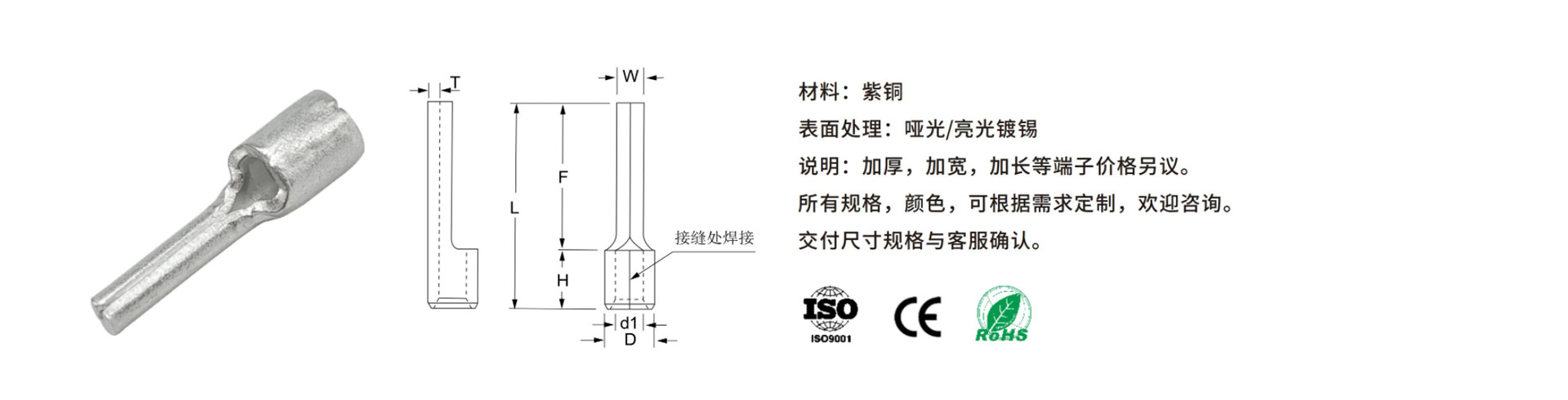

▇产品参数
| 型号 | 尺寸 Dimension（mm） | 包装 | 安全规范 | ||||||
| Type | W | F | L | H | d1 | D | T | PCS/Pack | Safety Indicator |
| WZN1.25-9 | 1.9 | 9.0 | 13.8 | 4.8 | 1.8 | 3.4 | 0.8 | 1000 | 导线截面：0.5-1.5mm² 最大电流：Imax=19A A.W.G.:(22-16) |
| WZN1.25-10 | 10.0 | 14.8 | |||||||
| WZN1.25-12 | 12.0 | 16.8 | |||||||
| WZN1.25-13 | 13.0 | 17.8 | |||||||
| WZN1.25-17 | 1.9 | 17.0 | 21.8 | 4.8 | 2.4 | 4.0 | 0.8 | 1000 | 导线截面：1.5-2.5mm² 最大电流：Imax=27A A.W.G.:(16-14) |
| WZN2-9 | 9.0 | 13.8 | |||||||
| WZN2-10 | 10.0 | 14.8 | |||||||
| WZN2-12 | 12.0 | 16.8 | |||||||
| WZN2-13 | 13.0 | 17.8 | |||||||
| WZN2-17 | 17.0 | 21.8 | |||||||
| WZN3.5-13 | 2.8 | 13.0 | 19.0 | 6.0 | 3.0 | 5.0 | 1.0 | 1000 | 导线截面：2.5-4mm² 最大电流：Imax=37A A.W.G.:(14-12) |
| WZN5.5-13 | 2.8 | 13.0 | 19.0 | 6.0 | 3.5 | 5.5 | 1.0 | 1000 | 导线截面：4-6mm² 最大电流：Imax=48A A.W.G.:(12-10) |
| WZN5.5-25 | 2.8 | 25.0 | 31.0 | ||||||
| WZN8-25 | 4.0 | 28.0 | 36.5 | 8.5 | 4.8 | 7.2 | 1.2 | 500 | 导线截面：6-10mm² 最大电流；Imax=62A A.W.G.:(8) |
| WZN14-25 | 4.0 | 28.5 | 39.0 | 10.5 | 6.0 | 9.0 | 1.4 | 500 | 导线截面：10-16mm² 最大电流：Imax=88A A.W.G.:(6) |
| WZN22-25 | 5.0 | 28.5 | 40.5 | 12.0 | 8.1 | 11.5 | 1.7 | 250 | 导线截面：16-25mm² 最大电流： Imax=115A A.W.G.:(4) |
| WZN35-25 | 5.0 | 28.5 | 42.5 | 14.0 | 9.7 | 13.3 | 1.7 | 200 | 导线截面：35mm² 最大电流：Imax=160A A.W.G.:(2) |
▇认证证书

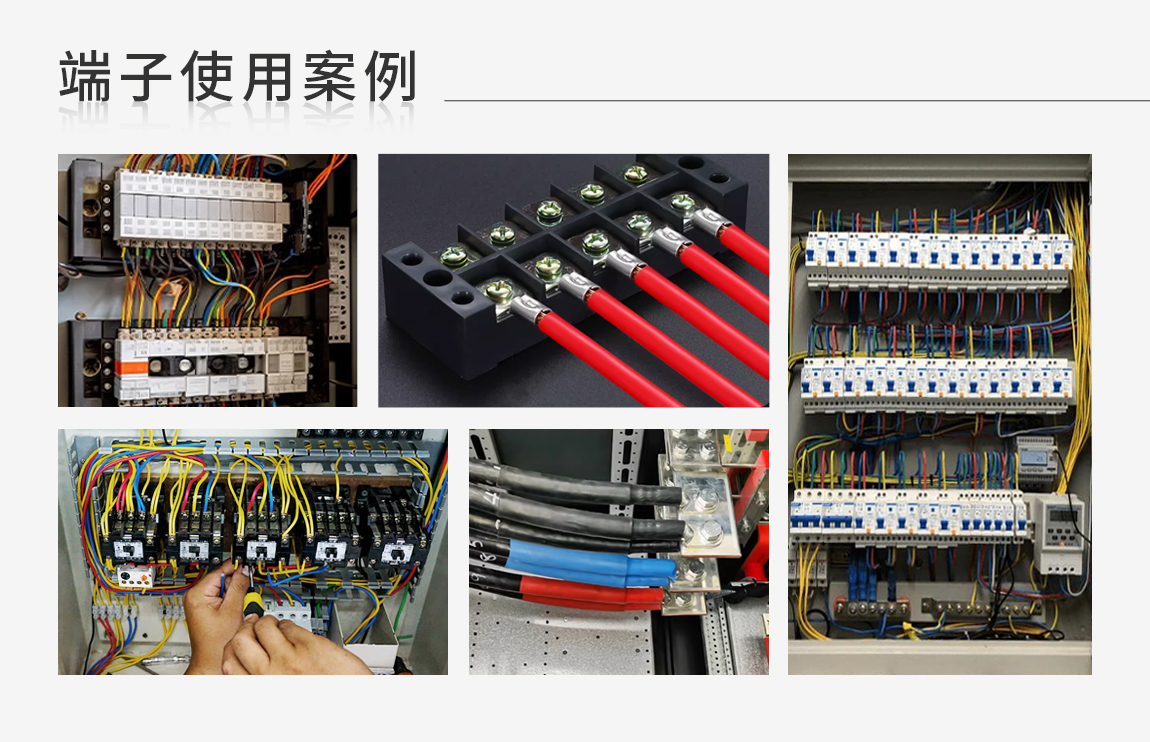

▇客户案例
|
|
|
|
